化工粉体卧式搅拌机与计量称重生产线 螺带混合机全自动干粉成套设备解析

引言

在化工、医药、农药、建材等粉体加工行业中，混合与称重是决定产品质量和生产效率的核心环节。一套高效的化工成套设备往往以卧式搅拌机为主体，集成计量称重、输送、包装等模块，形成全自动干粉成套设备生产线。其中，螺带混合机因其高均匀度、低残留、适应性强等优势，成为粉体混合的首选机型。本文将系统阐述该生产线的组成、工作原理、技术特点及选型要点，为化工粉体项目提供参考。

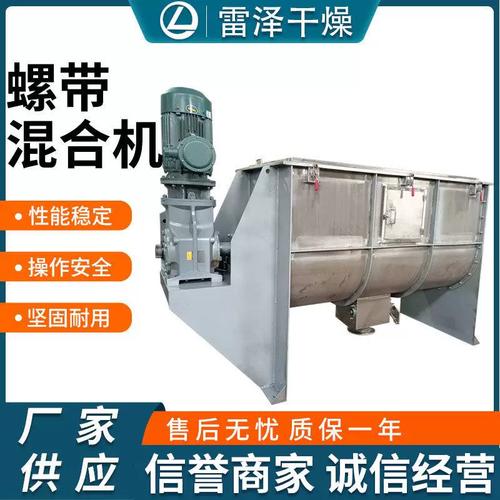

一、卧式螺带混合机的工作原理与结构

卧式螺带混合机主要由U形筒体、双层螺带搅拌轴、传动装置和出料机构组成。工作时，内外两层螺带反向旋转：内层螺带将物料从中间推向两端，外层螺带将物料从两端推回中间，形成对流循环。物料在螺带带动下产生剪切和扩散作用，可在短时间内达到99%以上的混合均匀度。

针对化工粉体，筒体通常采用不锈钢（304/316L）材质，内壁镜面抛光，减少粘附。出料口可选气动翻板阀、蝶阀或手动插板阀，残留量可控制在0.1%以下。对于易燃易爆或毒性粉体，可配置氮气保护、防爆电机和脉冲除尘接口。

二、计量称重系统的集成方式

计量称重是全自动干粉成套设备的关键环节，直接影响配方精度和包装效率。常见集成方式包括：

1. 批次称重式：在混合机上方设置2-4个计量仓，每个仓独立配用螺杆喂料机、电子秤和PLC控制器。各物料按配方依次称重后投入混合机。称重精度可达±0.2%。
2. 连续称重式：对于大产量或流动性好的粉体，采用失重式喂料机（LIW）与螺带混合机联动，实现连续进料-连续混合。精度±0.5%，适用于产量>5t/h的工况。
3. 微量添加系统：针对小比例助剂、颜料、催化剂等，设置微量计量秤（精度0.1g）或液体喷雾添加装置，保证配方准确性。

称重仪表与PLC通讯，可存储100组以上配方，并实时记录每批次的投料数据，支持打印和MES上传。

三、全自动干粉成套设备的流程配置

一条典型的化工粉体卧式搅拌机计量称重生产线从原料入库到成品包装，分为以下工段：

1. 原料储存与输送
- 吨袋拆包站或小袋投料站 → 真空上料机/螺旋输送机 → 配料仓
- 配置除铁器、振动筛，去除杂质和结块。

2. 计量称重与配料
- 多组计量仓 → 电子秤 → 自动放料阀
- 根据需求量，可设计手动配料模式（小批量）或全自动模式。

3. 卧式螺带混合
- 物料进入螺带混合机，混合时间5-15分钟可调。
- 根据工艺要求配置加热/冷却夹套、液体喷淋、真空干燥等功能。

4. 输送与缓冲仓
- 混合完成后，通过防离析输送设备（如真空上料、管链输送机）输送至缓冲仓，避免混合后物料再次分层。

5. 包装与码垛
- 自动定量包装机（25kg/50kg/吨袋），配称重传感器、自动抱袋、缝包机或热合机。
- 可选全自动码垛机器人或高位码垛机。

全线采用中央PLC+触摸屏控制，具有手动/自动两种模式，并配备完善的安全联锁和除尘系统。

四、螺带混合机的核心优势和技术参数

| 参数项目 | 典型范围 | 说明 |
|------|--------|------|
| 有效容积 | 0.1-20 m³ | 可根据产能按1:1.2~1.5装填系数 |
| 混合均匀度 | CV≤5% | 特殊结构可达CV≤3% |
| 混合时间 | 5-15 min | 视物料特性调整 |
| 电机功率 | 1.5-160 kW | 根据负荷选用摆线针轮或齿轮减速机 |
| 出料残留率 | ≤0.1% | 大开门设计优于小口径出料 |
| 材质 | 碳钢/304/316L | 内部可采用耐磨涂层 |

螺带混合机易于清洁、适应高含湿量物料，且对颗粒破碎小，适用于热敏性和易碎物料。

五、选型与采购要点

1. 物料特性分析：堆积密度、粒径分布、流动性、含水率、腐蚀性、爆炸性。例如，轻质粉体（如炭黑）需增大容积和电机余量；易带静电的粉体需接地和防爆设计。
2. 产能验证：以批次产量和每天班次计算所需容积。为满足配方不交叉污染，建议同一生产线配备多台螺带混合机轮换使用。
3. 自动化程度选择：若人力充足且产品种类少，可先采用半自动运行（人工称重+自动混合）；再逐步升级全自动生产线（增加原料拆包、自动包装）。
4. 密封性与除尘：化工粉体多数有粉尘爆炸风险或职业健康危害，必须在运转部位加装机械密封，并配套脉冲袋式除尘器或滤筒除尘器，形成负压操作。
5. 验证与验收：通过“冷态模拟测试”确认配料精度、混合均匀度和残留率；索取设备材质证书和风量平衡报告。

六、行业应用场景

• 农药水分散粒剂（WDG）：需要微量助剂精准计量、混合均匀，常用吨级螺带混合机。
• 干粉建材：瓷砖胶、砂浆、腻子粉，产量大，多采用连续式或双轴混合设计。
• 电池正负极材料：如磷酸铁锂，对金属污染敏感，要求防爆、除铁和氮气保护。
• 食品添加剂：强调卫生清洗设计，可选快开式清洗口和喷淋球。

##

将化工粉体卧式搅拌机、计量称重功能与全自动干粉成套设备结合，是将分散的手动操作升级为精细化流程的关键。螺带混合机以其高混合均匀度、灵活配置和成熟技术稳稳占据中高端市场份额。采购时应从物料分析入手，结合产能、自动化程度、除尘防爆等要求进行系统和标准的设计。整套化工成套设备的智能化升级，不仅能降低人工成本、减少物料损耗，还能使批次一致性获得更强视觉验证与数据纽带。
